BANDA DE TIEMPO - TIMING BELT - MECANICA AUTOMOTRIZ - 1983/92

MAZDA: Motor 3.0L SOHC   - Banda de tiempo - Timing belt - Correa de sincronizacion - Descripcion, Instalacion -
Como instalar una banda de tiempo? que debo hacer para cambiar una banda de tiempo?

Algunos motores al romperse la banda de tiempo, pueden causar danios, a las valvulas y/o pistones; por ello antes de cambiar la banda de tiempo, asegurese que este no sea su caso

Algunos manuales identifican a estos motores, como motor de interferencia

En esta pagina puede ubicar la forma de sincronizar la banda de tiempo o correa de distribucion.

Debido a la cantidad de modelos existentes, es posible que difieran en nombre o disenio; pero los principios y objetivos siguen siendo los mismos

De lo que se trata es de que el ciguenial se encuentre en posicion de mantener el piston # 1 en el punto maximo de su recorrido hacia arriba.

Igualmente; las valvulas correspondientes al piston # 1 deben encontrarse en su posicion de descanso, o sea, sin presionar el vastago [parte que se ve exactamente en el centro del resorte] de las valvulas.
En la mayoria de casos, tanto el ciguenial como el arbol de levas traen marcas, que relacionan estas posiciones.

En algunos casos la correa trae marcas o rayas, para hacerlos coincidir en las marcas o puntos de los engranes.

Asimismo debe tener en cuenta; que ninguna de las dos engranes deben girarse en forma independiente; debido a que cuando el arbol de levas presiona las valvulas; estas ocupan el espacio que deja el piston al bajar; por ello el movimiento de los engranes debe ser sincronizado.

Cuando se trata de instalar una cabeza o culata, se debe aflojar la regulacion de los balancines o pericos y/o los tornillos que fijan la flauta o eje donde estan instalados los balancines.
Los links abren una nueva ventana, si desea regresar cierre la ventana.
MAZDA 3.0L SOHC Parte: Correa, belt, Marca GATE =T146 - 1983/92
Mazda 3.0L 1983-92 - Timing belt - Instalacion Mazda 3.0L 1983-92 - Timing belt - Instalacion Mazda 3.0L 1983-92 - Timing belt - Instalacion
Desconecte La bateria - [negativo o tierra ].
Drene el sistema de enfriamiento.

Desconecte, los cables de bujias y las bujias.

Remueva el abanico o ventilador y la tolva
Remueva las correas y la polea de apoyo del compresor del aire acondicionado

Remueva la polea del ciguenial, y la huacha o plato de apoyo

Remueva la manguera superior del radiador, y la manguera by pass.

Remueva, la cubierta frontal que cubre la correa de sincronizacion y los empaques.

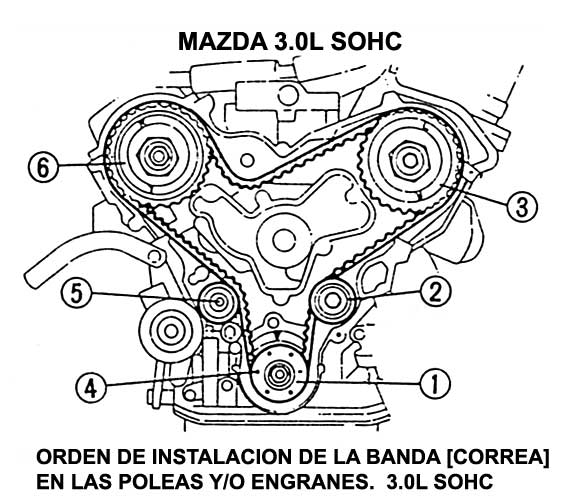

Gire o rote el ciguenial en el sentido horario; y alinie las marcas de sincronizacion, como se indica en la figura.

Remueva la polea de apoyo superior; y retire la correa [timing belt]

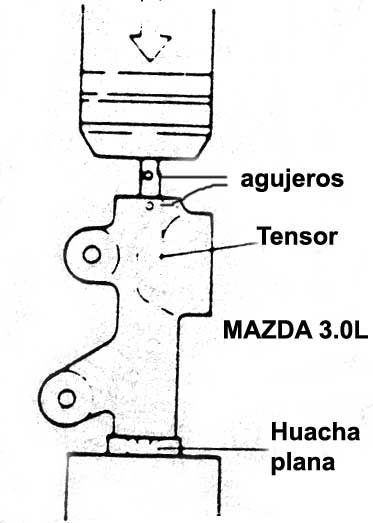

Remueva el tensor de la correa.[ el tensor esta ubicado, empujando la polea senialado con el # 5]

Utilice una prensa o compresor para comprimir el tensor; usando un clip atraviese los agujeros, para detener el auto tensor en esa posicion, e instalelo.

Instale la correa o banda, manteniendo las poleas en las marcas, y cuando este seguro de esa posicion retire el clip del tensor, para que la correa o banda se auto ajuste.

Al quitar el clip; asegurese que el pin, se quede presionando, el brazo del tensor. [el margen, de salida del pin, debe estar entre 0.47 - 0.55 ins-pulgadas]

Antes de dar por tenrminado la instalacion, gire dos vueltas al ciguenial en el sentido normal de rotacion, para confirmar las marcas de alineacion, de los engranes, arbol de levas y ciguenial, si las marcas no coinciden, vuelva a instalar la correa o banda [ timing belt]
