MAZDA: 1990/92 - 1.8L SOHC - Banda de tiempo - Timing belt - Descripcion, Instalacion - |
|
Como instalar una banda de
tiempo? que debo hacer para cambiar una banda de tiempo? Algunos motores al romperse la banda de tiempo, pueden causar danios, a las valvulas y/o pistones; por ello antes de cambiar la banda de tiempo, asegurese que este no sea su caso |
|
Algunos manuales identifican a estos motores, como motor de interferencia En esta pagina puede ubicar la forma de sincronizar la banda de tiempo o correa de distribucion. Debido a la cantidad de modelos existentes, es posible que difieran en nombre o disenio; pero los principios y objetivos siguen siendo los mismos De lo que se trata es de que el ciguenial se encuentre en posicion de mantener el piston # 1 en el punto maximo de su recorrido hacia arriba. Igualmente; las valvulas correspondientes al piston # 1 deben encontrarse en su posicion de descanso, o sea, sin presionar el vastago [parte que se ve exactamente en el centro del resorte] de las valvulas. |
 |

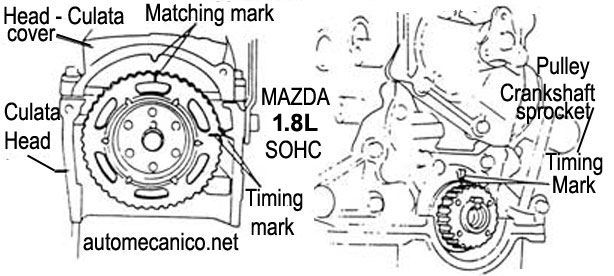

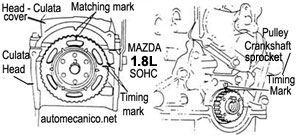

| Arbol de levas y ciguenial; marcas o puntos de sincronizacion |
| MAZDA : Protege - 323 -1.8L SOHC Parte: Correa Marca GATE = T185 - 1990/92 |
| En la mayoria de casos, tanto el
ciguenial como el arbol de levas traen marcas, que relacionan estas
posiciones. En algunos casos la correa trae marcas o rayas, para hacerlos coincidir en las marcas o puntos de los engranes. Asimismo debe tener en cuenta; que ninguna de las dos engranes deben girarse en forma independiente; debido a que cuando el arbol de levas presiona las valvulas; estas ocupan el espacio que deja el piston al bajar; por ello el movimiento de los engranes debe ser sincronizado. Cuando se trata de instalar una cabeza o culata, se debe aflojar la regulacion de los balancines o pericos y/o los tornillos que fijan la flauta o eje donde estan instalados los balancines. |
 |

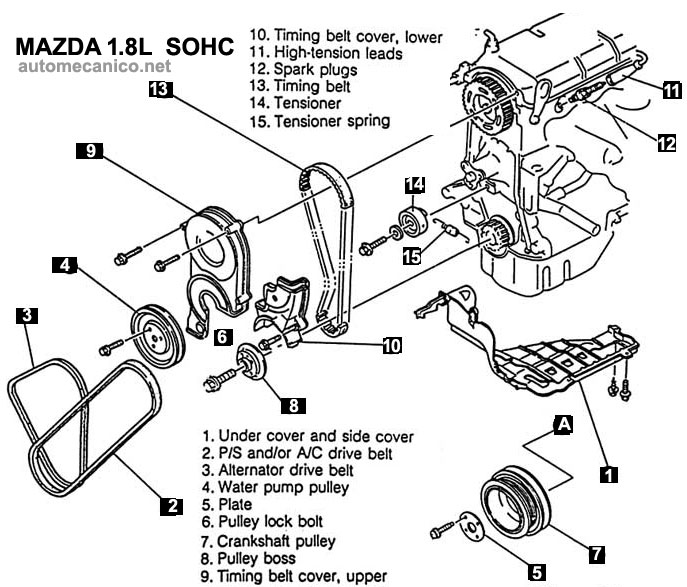

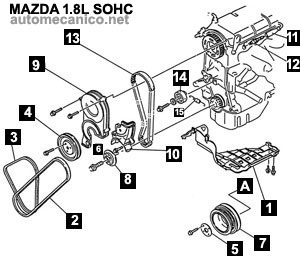

| 1990/92 - componentes del frente del motor |
| 1- Under cover and side cover 2- P/S and/or A/C drive belt 3- Alternator drive belt 4- Water pump pulley 5- Plate 6- Pulley lock bolt 7- Crankshaft pulley 8- Pulley boss 9- Timing belt cover, upper 10-Timing belt cover, lower 11- High-tension leads 12- Spark plugs [bujias] 13- Timing belt [banda de tiempo] 14-Tensioner [tensor] 15- Tensioner spring |
